BUAA_CO_P5和P6CPU设计文稿

P5——CPU设计文稿

1.总示意图

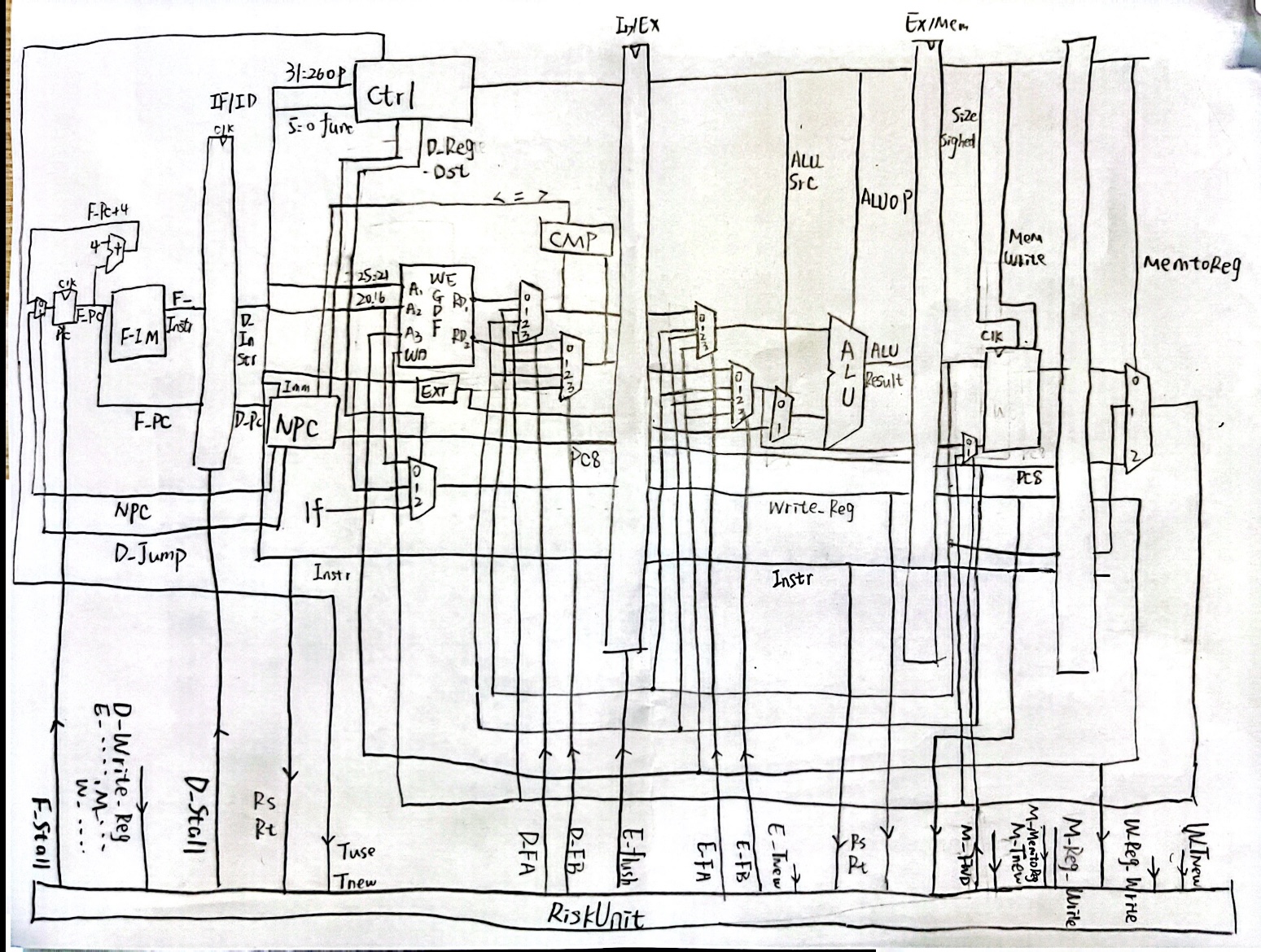

p5CPU

2.命名规范

1.模块以及接口加上各级前缀

2.属于某模块在级后面在加模块名

3.模块定义

1)Datapath

1、E_ALU模块

同指导书,改为case来操作

信号名 方向 描述
E_ALU_A [31 : 0] I 32位输入信号
E_ALU_B [31 : 0] I 32位输入信号
E_ALU_Shamt [4 : 0] I 五位输入信号
E_ALUop [2 : 0] I 操作选择控制
E_ALUop == 3’b000 A +B;
E_ALUop == 3’b001 A - B;
E_ALUop == 3’b010 A \
B;
E_ALUop == 3’b011 A & B;
E_ALUop == 3’b100 B左移Shamt位
E_ALUop == 3’b101 B加载到高位
E_ALU_Result [31 : 0] O 32位输出信号

2、D_CMP模块

从原来的ALU模块分离出来到译码阶段

信号名 方向 描述
D_CMP_A [31: 0] I 32位输入
D_CMP_B [31: 0] I 32位输入
D_CMP_Equal O 相等 ? 1 :0
D_CMP_Less O 小于 ? 1 :0
D_CMP_Greater O 大于 ? 1 : 0

3、E_EXT模块

信号名 方向 描述
D_EXT_Imm [15: 0 ] I 16位待扩展立即数
D_EXTop [1:0] I 扩展选择
D_EXTop == 2’b00 符号扩展
D_EXTop == 2’b01 无符号扩展
D_EXT_Result [31:0] O 扩展结果

4、F_PC模块

信号名 方向 描述
F_PC_clk I 时钟信号
F_PC_reset I 复位信号
F_PC_en I 使能信号
F_PC_ NPC [31:0] I 32位输入信号
F_PC_PC [31:0] O 输出信号

5、F_IM模块

信号名 方向 描述
F_IM_PC [31:0] I 32位取址信号
F_IM_Instr [31 :0] O 32位结果

6、D_NPC模块

信号名 方向 描述
D_NPC_PC[31:0] I 32位PC信号
D_NPC_Imm[26:0] I 26位立即数地址
D_NPC_RA[31:0] I $RA
D_NPC_Branch[2 :0] I 对应不同Branch
3’b000表示不是Branch
若为3’b001对应beq
D_NPC_J I 对应J跳转指令
D_NPC_JR I 对应Jr跳转指令
D_NPC_Equal I 比较结果
D_NPC_Great I 比较结果
D_NPC_Less I 比较结果
D_NPC_NPC[31:0] O
D_Jump O 判断地址是否跳转

7、D_GRF模块

信号名 方向 描述
D_GRF_A1 [4:0] I 5位地址输入信号,输入rs指定的寄存器并将其结果读出到RD1
D_GRF_A2 [4:0] I 5位地址输入信号,输入rt指定的寄存器并将其结果读出到RD2
D_GRF_A3 [4:0] I 5位地址输入信号,输入rd指定的寄存器并将WD写入
D_GRF_WD [31:0] I 32位输入信号
D_GRF_clk I 时钟信号
D_GRF_reset I 异步复位信号
D_GRF_WE I 使能信号
D_GRF_RD1 [31:0] O 输出A1指定寄存器的32位数据
D_GRF_RD2 [31:0] O 输出A2指定寄存器的32位数据

8、M_DM模块

信号名 方向 描述
M_DM_clk I 时钟信号
M_DM_reset I 复位信号
M_Mem_Write I 写信号
M_signed I 输出是否符号位扩展信号
Size I 决定是字、半字、字节
M_ALU_Result[31:0] I 储存地址
M_WriteData[31:0] I 储存数据
M_PC[31:0]] I PC
M_Read_Data O load结果

9、Controller

根据名称要求更改,采取重构

信号名 方向
opcode[5:0] I
funct[5:0] I
D_EXTop [1:0] O
D_NPC_Branch [2:0] O
D_NPC_J O
D_NPC_JR O
E_Reg_Dst [1:0] O
E_ALU_Src [1:0] O
E_ALUop [2:0] O
M_Mem_Write O
M_DM_Size[1:0] O
M_Signed O
W_MemtoReg [1:0] O
W_RegWrite O
D_Rs_Tuse O
D_Rt_Tuse O
D_Tnew O

其真值表对应如下,同时改为case结构,代码长度显著增加,但便于debug

指令 D_EXTop[1:0] D_NPC_Branch[2:0] D_NPC_J D_NPC_JR D_Reg_Dst[1:0] E_ALU_Src[1:0] E_ALUop[2:0] M_Mem_Write M_DM_Size[1:0] M_signed W_MemtoReg[1:0] W_RegWrite
Add 00 000 0 0 01 00 000 0 00 0 01 1
Sub 00 000 0 0 01 00 001 0 00 0 01 1
Jr 00 000 0 1 00 00 000 0 00 0 00 0
Ori 01 000 0 0 00 01 010 0 00 0 01 1
Lw 00 000 0 0 00 01 000 0 00 0 00 1
Sw 00 000 0 0 00 01 000 1 00 0 00 0
Beq 00 001 0 0 00 00 000 0 00 0 00 0
Lui 00 000 0 0 00 01 101 0 00 0 01 1
J 00 000 1 0 00 00 00 0 00 0 00 0
Jal 00 000 1 0 10 01 000 0 00 0 10 1

2)RiskUnit 冒险处理

D_Tuse与D_Tnew表格,每次走过一个寄存器,T_new都会减一

Tuse<Tnew 暂停

对不需要使用寄存器的Tuse置最大值。

注意:不转发0

指令 D_Rs_Tuse D_Rt_Tuse D_Tnew
Add 1 1 2
Sub 1 1 2
Jr 0 M 0
Ori 1 M 2
Lw 1 M 3
Sw 1 2 0
Beq 0 0 0
Lui M M 2
J M M 0
Jal M M 2

4.测试数据

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
`0x0000000000000000:  34 1C 00 00    ori $gp, $zero, 0`

`0x0000000000000004: 34 1D 00 00 ori $sp, $zero, 0`

`0x0000000000000008: 34 01 10 10 ori $at, $zero, 0x1010`

`0x000000000000000c: 3C 02 87 23 lui $v0, 0x8723`

`0x0000000000000010: 34 03 78 56 ori $v1, $zero, 0x7856`

`0x0000000000000014: 3C 04 85 FF lui $a0, 0x85ff`

`0x0000000000000018: 34 05 00 01 ori $a1, $zero, 1`

`0x000000000000001c: 3C 06 FF FF lui $a2, 0xffff`

`0x0000000000000020: 34 07 FF FF ori $a3, $zero, 0xffff`

`0x0000000000000024: 00 22 08 20 add $at, $at, $v0`

`0x0000000000000028: 00 23 48 20 add $t1, $at, $v1`

`0x000000000000002c: 00 22 40 22 sub $t0, $at, $v0`

`0x0000000000000030: 00 E0 00 22 sub $zero, $a3, $zero`

`0x0000000000000034: 13 91 00 03 beq $gp, $s1, 0x44`

`0x0000000000000038: 00 00 00 00 nop`

`0x000000000000003c: 10 00 00 15 b 0x94`

`0x0000000000000040: 00 00 00 00 nop`

`0x0000000000000044: 10 22 00 13 beq $at, $v0, 0x94`

`0x0000000000000048: 00 00 00 00 nop`

`0x000000000000004c: 34 02 00 0C ori $v0, $zero, 0xc`

`0x0000000000000050: 00 00 00 00 nop`

`0x0000000000000054: 00 00 00 00 nop`

`0x0000000000000058: 00 00 00 00 nop`

`0x000000000000005c: 0C 00 0C 1B jal 0x306c`

`0x0000000000000060: AC 41 00 00 sw $at, ($v0)`

`0x0000000000000064: 10 00 00 0B b 0x94`

`0x0000000000000068: 00 22 08 20 add $at, $at, $v0`

`0x000000000000006c: 00 22 08 20 add $at, $at, $v0`

`0x0000000000000070: 00 22 08 20 add $at, $at, $v0`

`0x0000000000000074: 00 22 08 20 add $at, $at, $v0`

`0x0000000000000078: AC 5F 00 00 sw $ra, ($v0)`

`0x000000000000007c: 8C 41 00 00 lw $at, ($v0)`

`0x0000000000000080: 00 00 00 00 nop`

`0x0000000000000084: 00 00 00 00 nop`

`0x0000000000000088: 00 00 00 00 nop`

`0x000000000000008c: 00 20 00 08 jr $at`

`0x0000000000000090: AC 5F 00 00 sw $ra, ($v0)`

`0x0000000000000094: 10 00 FF FF b 0x94`

`0x0000000000000098: 00 00 00 00 nop`

5.思考题

1.在D级就直接就直接计算出是否需要跳转,若需要发生跳转,由于NPC是组合逻辑,下一条指令的地址直接传出到PC模块,这样只会多读跳转指令下一条的指令,即使将分支判断提到 D 级,发生跳转的时候,F 级指令依然是需要作废的。但是我们如果约定 F 级指令不作废呢?也就是说,不论判断结果如何,我们都将执行分支或跳转指令的下一条指令。这也就是所谓的“延迟槽”。那么指令执行的效率就提高了。

2.Jal需要将jal下一条指令的位置写入$ra寄存器,由于延迟槽的地址是PC+4,所以实际应该写回PC +8了。

3.流水线中的各个阶段需要在特定的时钟周期内完成其任务。如果数据来自功能部件,可能会增加流水线的复杂性,导致更难以保持稳定的时序。通过限制数据转发只能来自寄存器,可以简化流水线的设计,提高稳定性。

4.当前 GPR 被写入的值会即时反馈到读取端上。具体的说,当读寄存器时的地址与同周期写寄存器的地址相同时,我们将读取的内容改为写寄存器的内容,而不是该地址可以索引到的寄存器文件中的值。这也就对应着图中的两个四选一多路选择器。利用冲突单元生成选择信号即可

1
2
3
4
5
assign D_ForwardA =
(D_Rs == M_Write_Reg && M_MemtoReg == 2'b01 && M_Reg_Write == 1'b1 && M_Write_Reg != 5'b00000) ? `M_Data_ALU :
(D_Rs == M_Write_Reg && M_MemtoReg == 2'b10 && M_Reg_Write == 1'b1 && M_Write_Reg != 5'b00000) ? `M_Data_PC8 :
(D_Rs == W_Write_Reg && W_Reg_Write == 1'b1 && W_Write_Reg != 5'b00000) ? `W_Data :
`D_Data ;

5.需求者:D级:CMP,E级:ALU

​ 提供者:M级:ALU_Result,PC8

​ W级:因为已经被选择过,过Writeback_Data就已经可以满足需求

6.大致可将指令分为三类

​ 1)计算指令,主要对ALU模块进行增加操作,如Add指令

​ 2)跳转指令,可能需要调整ALU模块或者NPC,由于这里是流水线,ALU模块的输出不能直接和单周期一样课上直接连在NPC模块,可能需要考虑在增加D级就增加符合跳转的运算

​ 3)访存指令,DM中已经支持字、半字、字节的存取,根据题意做ALU,NPC等对应的增添即可

7.采取分散式译码

译码结果较易观察,且不容易产生bug,不同指令之间完全分离,缺点就是代码冗长。

选做2,采取交叉式出现

P6——CPU

支持指令:add, sub, and, or, slt, sltu, lui addi, andi, ori lb, lh, lw, sb, sh, sw mult, multu, div, divu, mfhi, mflo, mthi, mtlo beq, bne, jal, jr

1.模块定义

增加E_MUDI乘除模块与M_DE模块,删除看F_IM与M_DM模块

1、M_BE

信号名 方向 描述
M_BE_A[1:0] I 最低两位的地址
M_BE_Din[31:0] I 输入的 32 位数据
M_BE_Op[2:0] I 数据扩展控制码 000:
无扩展 001:无符号字节数据扩展
010:符号字节数据扩展
011:无符号半字数据扩展
100:符号半字数据扩展
M_BE_Dout[31:0] O 扩展后的 32 位数据

2、E_MUDI

信号名 方向 描述
E_MUDI_clk I 时钟信号
E_MUDI_reset I 复位信号
E_MUDI_A [31:0] I 运算数据A
E_MUDI_B [31:0] I 运算数据B
E_MUDI_Start I 开始计算信号
E_MUDI_op [2:0] I 运算选择信号
E_HI_Write I 高位写信号
E_LO_Write I 地位写信号
E_HI [31:0] O 高位寄存器输出结果
E_LO[31:0] O 低位寄存器输出结果
E_MUDI_Busy O 计算中信号

2.总示意图

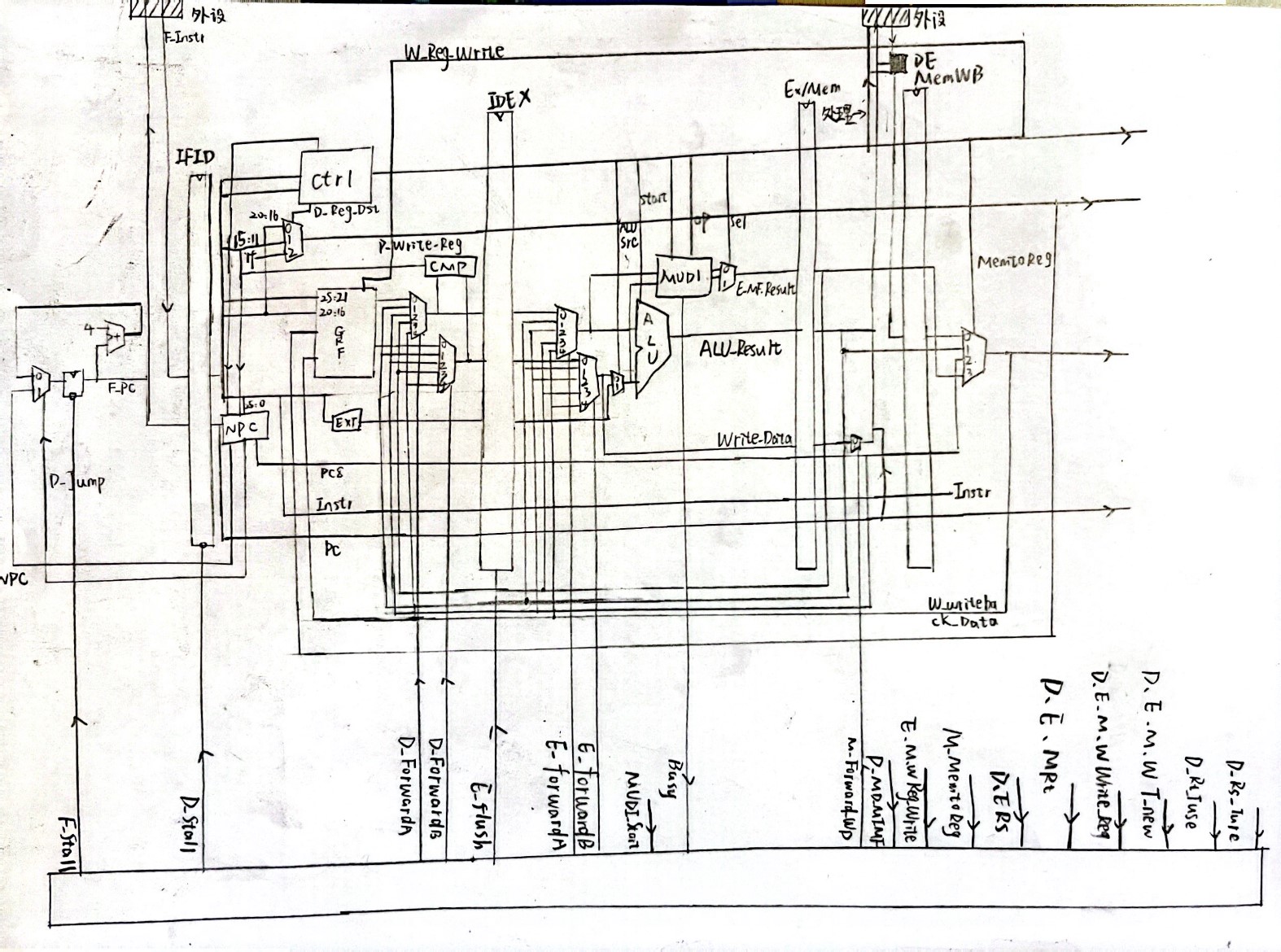

p6CPU

3.思考题

1.乘除法运算效率远低于ALU内的各个计算,需要耗费大量时间,放在一起会大大拖慢效率,独立的HI、LO也是为了高效率,因为只有乘除法会用到高位寄存器,低位寄存器,与其他不一致,分开便于控制。

2.真实的流水线 CPU 使用乘法和除法指令来实现乘除法运算。在执行乘法和除法指令时,CPU会将操作数加载到寄存器中,然后通过一系列的算术逻辑单元(ALU)来进行乘法或除法计算。这些计算通常会在多个时钟周期内完成,因为乘法和除法是比较复杂的运算。乘法:乘法可以通过一系列的加法和移位来实现。处理器中的乘法单元通常包括:部分积生成器(Partial Product Generator):将两个乘数的每一位相乘,生成部分积。部分积累加器(Partial Product Accumulator): 将所有部分积相加,得到最终的乘积。这个过程可能需要多个时钟周期,因此在流水线中可能会有多个阶段用于处理不同的部分。除法:除法通常比乘法更为复杂,可能涉及到迭代的过程。处理器中的除法单元通常包括:部分商生成器(Partial Quotient Generator): 生成每一位的部分商。部分商累加器(Partial Quotient Accumulator): 将所有部分商相加,得到最终的商。这个过程同样可能需要多个时钟周期,并且可能需要进行多轮迭代来得到最终的结果。

在流水线中,这些乘法和除法的阶段可能被划分为多个子阶段,以便在每个时钟周期内执行一些部分操作。流水线的设计需要考虑到数据相关性、控制信号的传递以及流水线暂停和刷新等问题,以确保正确且高效地执行指令。

3.当且仅当Busy且指令为乘除有关的那八条指令时阻塞

1
assign MUDI_Stall = (E_MUDI_Busy == 1'b1  || E_MUDI_Start == 1'b1) && (D_MD_MT_MF == 1'b1) ? 1'b1 : 1'b0;

4.清晰性:每个字节的写分开,互不干扰,统一性:各个字节的控制信号仍然来自m_data_byteen[3:0]

5.不是,如果只实现按字使能,就不得不先读取值再进行更改,这样数据通路就延长了,导致效率下降。

6.对于选择信号以及条件尽可能实现宏定义来实现,避免出现6‘b100000这种无缘无故的常数,方便查找bug

7.连续的乘除有关的那八条指令,同3进行阻塞或者转发实现,测试数据

1
2
3
ori $t1 $t1 0x1234
mult $t0 $t1
mfhi $s0

8.多增加连续的乘除有关的那八条指令,其余同P5构造

{temp_hi, temp_lo} <= {hi, lo} + $signed($signed(64’d0) + $signed(rs) * $signed(rt));
